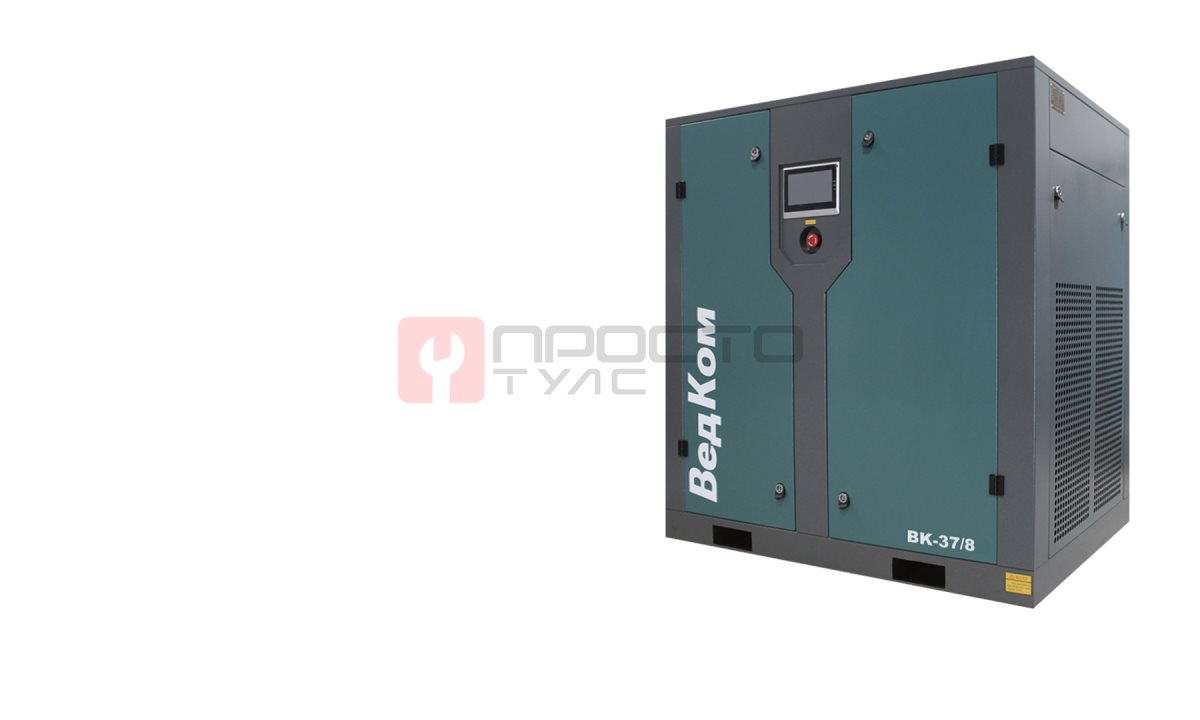

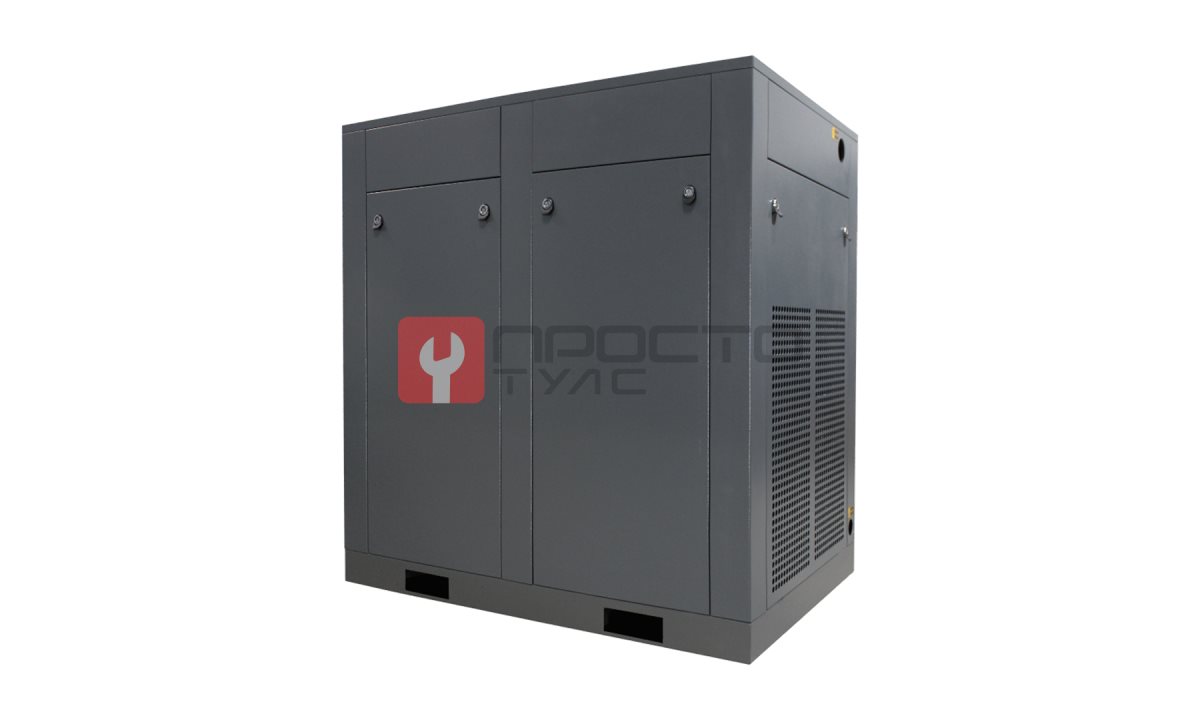

Винтовой компрессор BK 37/8PM

Винтовой компрессор BK 37/8PM (Арт. BK 37/8PM)

1. Технологическая операция

Данный компрессор предназначен для обеспечения сжатым воздухом пневматического инструмента и оборудования на СТО с высоким потреблением. Речь идет о непрерывной работе покрасочных пистолетов, пескоструйных аппаратов, пневмогайковертов ударного действия, подъемников с пневмоприводом и систем пневмоподвески. Модель BK 37/8PM рассчитана на питание цехов с постоянным циклом "вкл/выкл" и обеспечивает стабильное давление в магистрали без провалов при пиковых нагрузках.

2. Технические условия эксплуатации

Для корректной установки и работы компрессора необходимо обеспечить следующие условия на объекте:

• Электроснабжение: Сеть 380 В, 50 Гц, с запасом по току. Частотный преобразователь Inovance поддерживает стабильную работу в диапазоне напряжений 360-420 В, что снижает риски при просадках сети.
• Площадь размещения: Габариты установки 1280x920x1350 мм. Требуется доступ для обслуживания с трех сторон, так как охлаждение воздушное. Рекомендуется установка на ровный бетонный пол или виброопоры.
• Вентиляция: Для отвода тепла от воздушного охлаждения необходим приток свежего воздуха. Температура окружающей среды не должна превышать +40 °C.
• Пневматика: Требуется наличие осушителя и фильтра на выходе (не входят в базовую комплектацию), так как точка росы сжатого воздуха без дополнительной осушки составляет +10 °C.

3. Соответствие модели (Подбор)

Модель BK 37/8PM выбрана для задач, где требуется высокая производительность при компактных размерах и энергоэффективности. Обоснование выбора:

1. Производительность: 6,5 м³/мин (6500 л/мин) при рабочем давлении 0,8 МПа (8 бар). Этого достаточно для одновременной работы 3-4 мощных пневмогайковертов или одного покрасочного поста с пистолетом HVLP.
2. Привод и двигатель: Прямой привод без ременной передачи. Установлен 8-полюсной синхронный двигатель на постоянных магнитах (3000 об/мин). Исключены потери на трение ремня, а КПД двигателя выше, чем у асинхронных аналогов. Сервис-фактор S.F. 1.2 гарантирует работу с перегрузкой 20% без выхода из строя.
3. Управление и пуск: Плавный пуск через частотный преобразователь Inovance. Это исключает гидроудары в пневмосистеме и скачки тока при запуске, что продлевает ресурс как компрессора, так и всей сети.
4. Винтовой блок: Установлен блок Hanbell (Тайвань) - проверенный производитель с ресурсом до 50 000 моточасов до первого капремонта. Скорость вращения вала 3000 об/мин - оптимальный баланс между производительностью и износом.

4. Особенности, преимущества и рекомендации по эксплуатации

Особенности:

• Частотный преобразователь Inovance с диапазоном входного напряжения 360-420 В. Это позволяет компрессору стабильно работать в сетях с нестабильным напряжением, характерным для промышленных зон.
• 8-полюсной синхронный двигатель на постоянных магнитах. В отличие от стандартных 4-полюсных асинхронных двигателей, он имеет более высокий КПД на частичных нагрузках и меньший нагрев.
• Панель управления PLC с цветным сенсорным экраном. Отображает параметры работы, моточасы, давление, температуру, а также ведет журнал аварий.
• Масляная система с объемом 18 литров. Обеспечивает надежное охлаждение и смазку винтовой пары даже при длительной непрерывной работе.
• Уровень шума 75 дБ - ниже, чем у поршневых аналогов аналогичной производительности, что позволяет размещать компрессор ближе к рабочей зоне.

Преимущества:

• Экономия электроэнергии за счет частотного регулирования. Компрессор не работает "вхолостую", а подстраивает производительность под текущее потребление воздуха.
• Прямой привод исключает необходимость замены ремней и подшипников натяжителя, снижая затраты на сервис.
• Гарантия 24 месяца без ограничения по моточасам - производитель уверен в ресурсе узлов.

Рекомендации по эксплуатации:

• Проводить замену масла и масляного фильтра каждые 2000 моточасов или раз в 6 месяцев.
• Регулярно проверять состояние воздушного фильтра и при необходимости очищать или заменять его (зависит от запыленности помещения).
• Для продления срока службы винтового блока не допускать работы при температуре окружающей среды выше +40 °C.
• Установить на выходе осушитель и фильтр тонкой очистки, если сжатый воздух используется для покраски или работы с пневмоинструментом, чувствительным к влаге.

5. Комплектация и опции

Базовая комплектация:

• Винтовой компрессор BK 37/8PM в сборе.
• Частотный преобразователь Inovance.
• Панель управления PLC с цветным сенсорным экраном.
• Масляный фильтр и сепаратор.
• Воздушный фильтр.
• Комплект документации и паспорт.

Опции (докупаются отдельно):

• Ресивер (накопительная емкость) для сглаживания пульсаций и увеличения запаса воздуха.
• Осушитель сжатого воздуха (рефрижераторный или адсорбционный) для снижения точки росы.
• Фильтры тонкой и магистральной очистки.
• Комплект для подключения к пневмомагистрали (шаровые краны, фитинги, трубы).

6. Ресурсные испытания (Надежность)

Винтовой блок Hanbell, установленный в данной модели, прошел заводские испытания на ресурс в 50 000 моточасов без потери производительности. Частотный преобразователь Inovance сертифицирован для работы в условиях промышленных помех и перепадов напряжения. Гарантия 24 месяца без ограничения по моточасам подтверждает, что производитель не закладывает в конструкцию слабых мест, требующих замены до истечения этого срока. Статистика отказов по данной серии - менее 1% в течение гарантийного периода, что характерно для оборудования с прямым приводом и синхронным двигателем.
