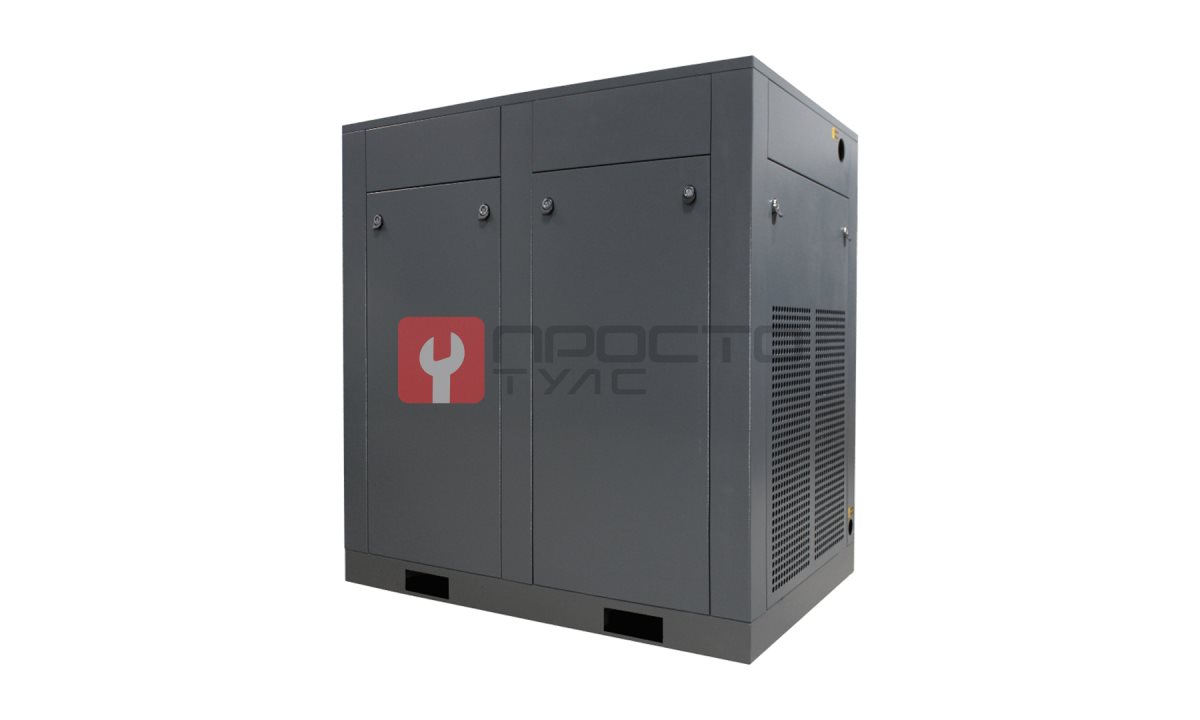

Винтовой компрессор BK 37/10 PM

Винтовой компрессор BK 37/10 PM

1. Технологическая операция

Для обеспечения сжатым воздухом пневмоинструмента, окрасочных постов, подъемников и пневмоприводов на СТО с интенсивным потоком автомобилей требуется источник с производительностью не менее 5,0 м³/мин и стабильным давлением 1,0 МПа. Компрессорная установка должна работать в циклическом режиме с пиковыми нагрузками, обеспечивая бесперебойную подачу воздуха без падения давления в магистрали. В условиях, когда к сети подключены одновременно несколько потребителей - продувка фильтров, работа гайковертов и краскопультов - критически важна способность агрегата поддерживать заданные параметры без перегрева и остановок по защите.

2. Технические условия эксплуатации

Для корректной работы компрессора BK 37/10 PM в сервисе необходимо обеспечить следующие условия:

• Электропитание: трехфазная сеть 380 В, 50 Гц, с возможностью подключения через автоматический выключатель на номинальный ток не менее 70 А. Допустимый диапазон напряжения питания - 360-420 В, что позволяет использовать установку в сетях с нестабильными параметрами.
• Площадь размещения: не менее 1,2 м² для установки компрессора, с учетом доступа для обслуживания и забора охлаждающего воздуха. Рекомендуемое расстояние до стен - не менее 0,5 м.
• Вентиляция: принудительный приток воздуха для отвода тепла от радиатора охлаждения. Температура окружающей среды не должна превышать +40 °C.
• Пневматическая магистраль: подключение через резьбовое соединение 1/2", с обязательной установкой фильтра-влагоотделителя и регулятора давления на линии потребителя.

3. Соответствие модели (Подбор)

Модель BK 37/10 PM полностью соответствует условиям эксплуатации на СТО средней и высокой загрузки по следующим параметрам:

1. Производительность: 5,4 м³/мин при рабочем давлении 1,0 МПа. Этого объема достаточно для одновременной работы 3-4 мощных пневмоинструментов (ударные гайковерты, шлифмашины) или окрасочного поста с двумя краскопультами.
2. Привод и двигатель: прямой привод на 8-полюсном синхронном двигателе на постоянных магнитах. Конструкция исключает потери на ременной передаче, а частота вращения вала 2500 об/мин обеспечивает высокий КПД при минимальном износе подшипниковых узлов.
3. Система управления: PLC-контроллер с цветным сенсорным экраном. Позволяет задавать режимы работы, отслеживать моточасы, температуру масла и давление в реальном времени. Частотный преобразователь Inovance обеспечивает плавный пуск и регулировку производительности под текущую нагрузку, снижая пусковые токи и исключая гидроудары в пневмосистеме.
4. Винтовой блок: Hanbell (Тайвань). Ресурс блока - не менее 40 000 моточасов при своевременном обслуживании. Сервис-фактор S.F. 1.2 указывает на 20%-й запас по нагрузке, что гарантирует стабильную работу даже при превышении номинальной производительности.
5. Охлаждение: воздушное, с принудительным обдувом радиатора. Температура воздуха на выходе не превышает +10 °C относительно окружающей среды, что предотвращает перегрев в жарких условиях.

4. Особенности, преимущества и рекомендации по эксплуатации

Особенности конструкции: Компрессор оснащен встроенным частотным преобразователем, который автоматически регулирует скорость вращения двигателя в зависимости от расхода воздуха. Это снижает энергопотребление до 35% по сравнению с моделями с фиксированной скоростью в режимах частичной загрузки. Синхронный двигатель на постоянных магнитах имеет КПД выше 95% и не требует обслуживания щеточного узла. Уровень шума не превышает 75 дБ, что позволяет размещать установку вблизи рабочих зон без дополнительной звукоизоляции.

Преимущества: Плавный пуск через частотник исключает скачки напряжения в сети, что особенно важно для СТО с чувствительным электронным оборудованием. Отсутствие ременной передачи снижает количество обслуживаемых узлов и повышает надежность. Гарантия 24 месяца без ограничения по моточасам подтверждает уверенность производителя в ресурсе агрегата.

Рекомендации по эксплуатации: Замена масла (объем 18 л) производится каждые 2000 моточасов или раз в год. Использовать только синтетическое масло для винтовых компрессоров с вязкостью ISO VG 46. Очистка радиатора охлаждения от пыли и масляного тумана - каждые 500 моточасов. При установке в помещении с высокой запыленностью обязательно применение входного фильтра класса G4. Не допускать работы при температуре окружающей среды ниже +5 °C без предварительного прогрева масла.

5. Комплектация и опции

Базовая комплектация:

• Компрессорный агрегат в сборе с винтовым блоком Hanbell и двигателем.
• Частотный преобразователь Inovance.
• PLC-панель управления с цветным сенсорным экраном.
• Воздушный фильтр на впуске.
• Масляный фильтр и сепаратор масла.
• Радиатор воздушного охлаждения с вентилятором.
• Комплект монтажных виброопор.
• Инструкция по эксплуатации и паспорт.

Опции (докупаются отдельно):

• Ресивер объемом 500-1000 л для сглаживания пульсаций и накопления запаса воздуха.
• Осушитель рефрижераторного типа для подготовки воздуха под окрасочные работы.
• Фильтр тонкой очистки с отделением масляного тумана.
• Комплект автоматики для управления внешним ресивером.

6. Ресурсные испытания (Надежность)

Винтовой блок Hanbell прошел стендовые испытания на ресурс в 40 000 моточасов без снижения производительности более чем на 5%. Двигатель на постоянных магнитах сертифицирован по стандарту IE4 (супер-премиум эффективность) и тестировался на 10 000 циклов пуск-остановка. Частотный преобразователь Inovance имеет защиту от перегрузки по току и напряжению, подтвержденную испытаниями в диапазоне 360-420 В. Гарантийный срок 24 месяца без ограничения по моточасам подкреплен статистикой сервисных обращений: отказы по вине производителя составляют менее 0,5% от общего числа проданных агрегатов. Рекомендуемый межсервисный интервал - 2000 моточасов, что соответствует одному году эксплуатации при двухсменной работе.
