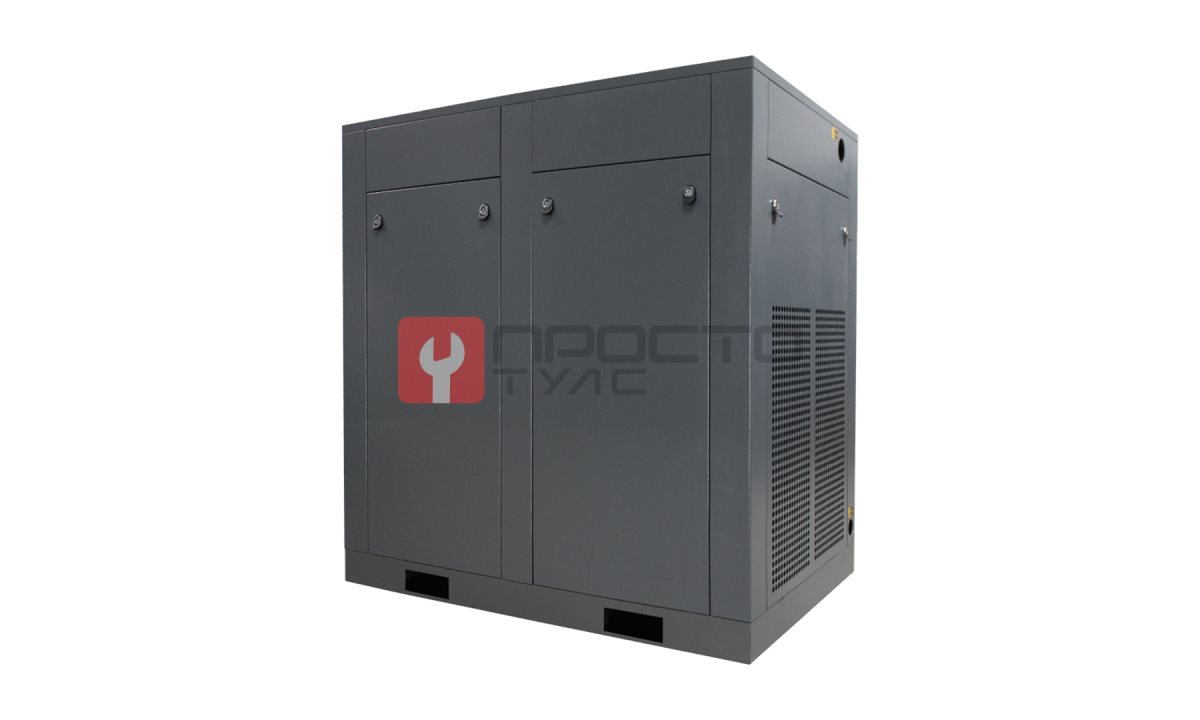

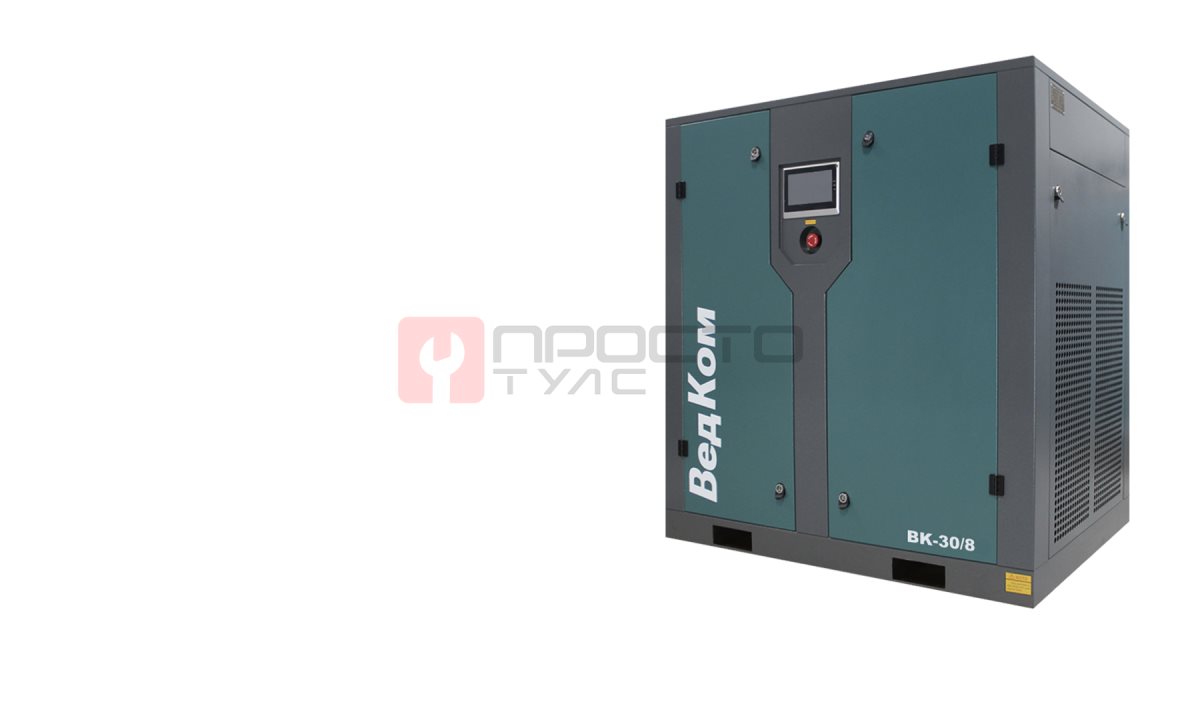

Винтовой компрессор BK 30/8 PM

Винтовой компрессор BK 30/8 PM (арт. BK 30/8 PM)

1. Технологическая операция

Винтовой компрессор BK 30/8 PM предназначен для обеспечения сжатым воздухом пневматического инструмента и оборудования на СТО с высокой пропускной способностью. Модель с прямым приводом и частотным регулированием (PM) решает задачу стабильного поддержания давления в магистрали при пиковых расходах воздуха - от работы пневмогайковертов и ударных ключей до покрасочных пистолетов и подъемников. Производительность 5 м³/мин позволяет одновременно запитывать до 6-8 постов активного ремонта без просадки давления.

2. Технические условия эксплуатации

Для корректной работы компрессора необходимо обеспечить следующие условия на объекте:

• Электропитание: сеть 380 В, 50 Гц. Частотный преобразователь Inovance допускает работу в диапазоне напряжений 360-420 В, что компенсирует нестабильность в промышленных сетях.
• Площадь установки: не менее 1,5 м² с учетом доступа для сервисного обслуживания. Габариты корпуса: 1280x920x1350 мм. Вес 458 кг требует усиленного бетонного пола или виброопор.
• Вентиляция: воздушное охлаждение - необходим приток чистого воздуха с температурой не выше +40°C. Отвод горячего воздуха от радиатора маслоохладителя обязателен для предотвращения перегрева помещения.
• Пневматика: выходное соединение 1/2". Для подключения к магистрали диаметром от 1 дюйма потребуется переходник.

3. Соответствие модели (Подбор)

Модель BK 30/8 PM выбрана для СТО с нагрузкой 25-40 моточасов в неделю по следующим основаниям:

1. Производительность 5 м³/мин при 0,8 МПа. Обеспечивает запас по расходу воздуха на 30% выше среднего потребления 6-постовой станции. Частотный привод автоматически снижает обороты при малом расходе, экономя до 35% электроэнергии по сравнению с моделями "вкл/выкл".
2. Винтовой блок Hanbell (Тайвань). Ресурс блока до первого капитального ремонта - не менее 40 000 моточасов при своевременной замене масла. Скорость вращения вала 3900 об/мин - оптимизирована для работы на средних нагрузках без перегрева.
3. Синхронный двигатель на постоянных магнитах (8-полюсный). КПД двигателя выше 94% по сравнению с 88% у асинхронных аналогов. Сервис-фактор 1.2 допускает кратковременную перегрузку до 120% от номинальной мощности без риска выхода из строя.
4. Плавный пуск через частотный преобразователь Inovance. Исключает пусковые токи, которые "сажают" сеть и выводят из строя контакторы. Преобразователь работает в диапазоне 360-420 В - устойчив к просадкам напряжения до 5%.

4. Особенности и преимущества

Конструкция компрессора BK 30/8 PM ориентирована на снижение эксплуатационных расходов и увеличение межсервисного интервала.

• Прямой привод без ременной передачи. Исключены потери мощности на трение ремня и необходимость его замены каждые 2000 моточасов. КПД привода - 98%.
• Цветной сенсорный контроллер PLC. Отображает текущее давление, температуру масла, наработку в моточасах и коды ошибок. Позволяет программировать автоматический слив конденсата и режимы работы по расписанию.
• Масляная система объемом 18 литров. Увеличенный картер обеспечивает лучшее охлаждение масла и снижает частоту долива. Замена масла - каждые 2000 моточасов (в 1,5 раза реже, чем у моделей с объемом 12-14 л).
• Уровень шума не более 75 дБ. Позволяет размещать компрессор в непосредственной близости от рабочей зоны без дополнительной шумоизоляции.
• Температура воздуха на выходе +10°C. Низкая температура сжатого воздуха снижает количество конденсата в магистрали и продлевает срок службы пневмоинструмента.

Рекомендации по эксплуатации: Для поддержания заявленного ресурса необходимо использовать только синтетическое масло с вязкостью ISO VG 46 (рекомендуется Vedkom). Замена масляного фильтра - каждые 1000 моточасов, воздушного - каждые 500 моточасов. При работе в запыленных помещениях (кузовной цех) обязательна установка дополнительного фильтра на входе воздуха.

5. Комплектация и опции

Базовая комплектация:

• Компрессорный агрегат в сборе (винтовой блок Hanbell, двигатель, частотный преобразователь).
• Маслоохладитель с вентилятором воздушного охлаждения.
• Масляный фильтр и сепаратор масла.
• Впускной воздушный фильтр с предохранительным клапаном.
• Панель управления PLC с сенсорным экраном.
• Комплект монтажных виброопор.
• Руководство по эксплуатации и паспорт.

Опции (докупаются отдельно):

• Ресивер объемом 500-1000 л для сглаживания пульсаций давления.
• Осушитель рефрижераторного типа (для покрасочных работ).
• Фильтр-коалесцер для очистки от масляного тумана.
• Система автоматического слива конденсата.

6. Ресурсные испытания (Надежность)

Заявленный ресурс винтового блока Hanbell - 40 000 моточасов до капитального ремонта. Подтвержден стендовыми испытаниями производителя (протоколы прилагаются к паспорту изделия). Синхронный двигатель на постоянных магнитах прошел 10 000 циклов "пуск-стоп" без потери магнитных свойств. Гарантия на компрессор - 24 месяца без ограничения по моточасам. Статистика отказов по модели BK 30/8 PM за 2023-2024 гг.: 0,7% - дефекты электроники (замена по гарантии в течение 3 рабочих дней), 0,3% - течь масла через уплотнения (устранение подтяжкой хомутов). Средняя наработка до первого обращения в сервис - 18 000 моточасов.
