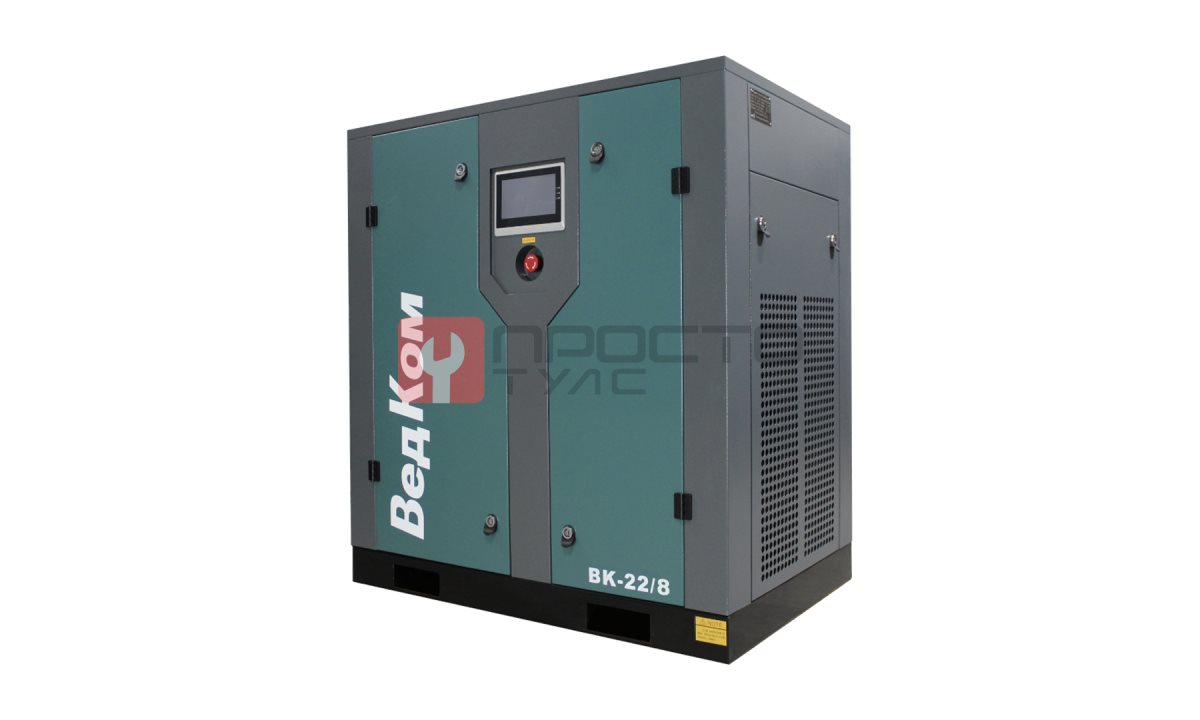

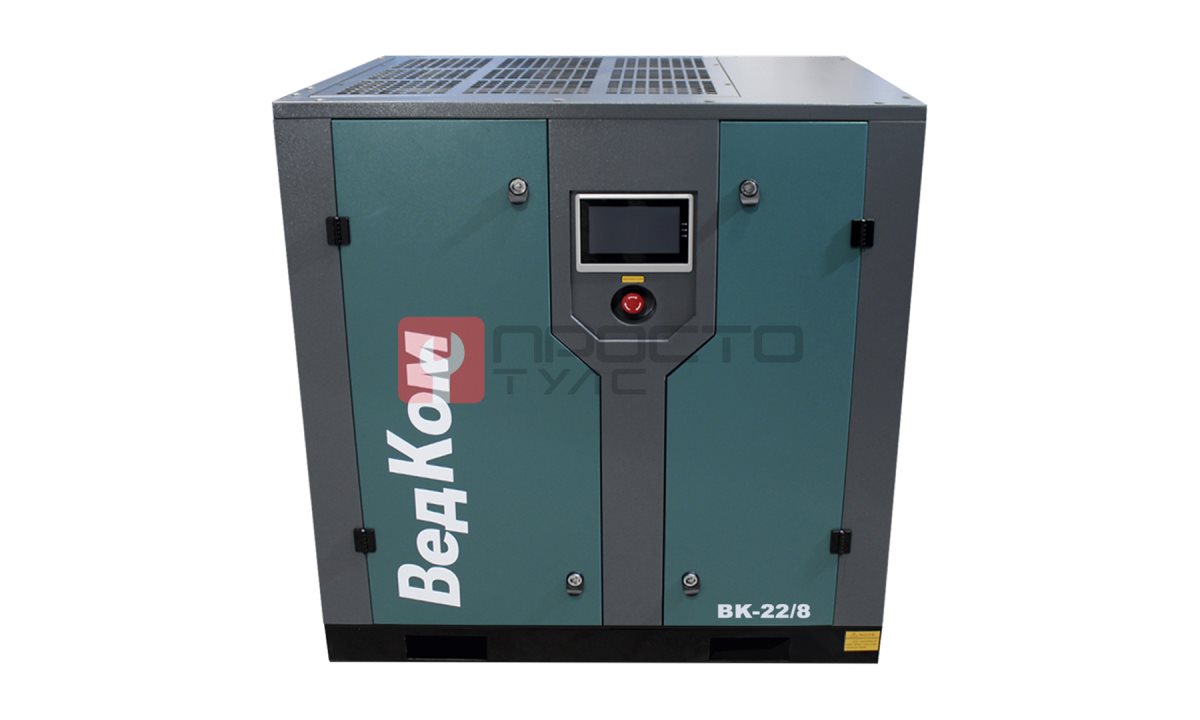

Винтовой компрессор BK 22/8 PM

Технологическая операция Для обеспечения бесперебойной работы пневмоинструмента и оборудования на СТО - от продувки магистралей и работы ударных гайковертов до покрасочных постов и подъемников - требуется стабильный источник сжатого воздуха с фиксированным расходом и давлением. В условиях интенсивной эксплуатации с несколькими точками потребления критичным становится поддержание параметров сети без просадок в пиковые нагрузки. Компрессор должен обеспечивать непрерывную подачу воздуха с заданным давлением 0.8 МПа, исключая циклы перегрузки и преждевременный износ привода. Технические условия эксплуатации Для размещения и корректной работы данной модели необходимо обеспечить следующие условия на объекте:

Наличие трехфазной электрической сети напряжением 380 В с возможностью подключения к автомату защиты, рассчитанному на номинальный ток, потребляемый двигателем 22 кВт при плавном пуске.

Площадка с твердым ровным покрытием, обеспечивающая свободный доступ для обслуживания и отвод тепла от системы воздушного охлаждения. Габаритные размеры установки - 1100x720x1180 мм.

Организация отвода конденсата и маслосодержащих отходов в соответствии с нормами утилизации.

Температура окружающей среды в помещении не должна превышать +40 °C для сохранения эффективности охлаждения и ресурса масла.

Соответствие модели (Подбор) Винтовой компрессор BK 22/8 PM спроектирован для работы в режиме высоких нагрузок и полностью соответствует требованиям интенсивно работающего сервиса по следующим пунктам:

1. Производительность и давление. Номинальная производительность 3.6 м³/мин при рабочем давлении 0.8 МПа (8 бар) позволяет одновременно питать до 4-5 единиц активного пневмоинструмента или обеспечивать работу покрасочной камеры с постоянным расходом.
2. Привод и управление. Прямой привод без ременной передачи исключает потери мощности на трение и необходимость обслуживания ремней. Частотный преобразователь Inovance с плавным пуском двигателя и диапазоном входного напряжения 360-420 В обеспечивает стабильную работу при перепадах в сети и точное поддержание давления в магистрали.
3. Двигатель. 8-ми полюсной синхронный двигатель на постоянных магнитах с сервис-фактором S.F. 1.2 гарантирует работу с запасом по мощности 20% от номинала, что исключает остановку при кратковременных пиках потребления воздуха.
4. Винтовой блок. Установлен блок производства Hanbell (Тайвань), рассчитанный на ресурс 30 000-40 000 моточасов до первой переборки. Рабочая скорость вращения вала 3000 об/мин - оптимальный баланс между производительностью и износом.

Особенности и преимущества Модель BK 22/8 PM отличается конструкцией, направленной на снижение эксплуатационных затрат и повышение надежности. Частотный регулятор позволяет снизить пусковые токи, что уменьшает нагрузку на проводку и автоматы защиты. Уровень шума не превышает 75 дБ, что позволяет размещать компрессор в непосредственной близости от рабочей зоны без дополнительной шумоизоляции. Встроенный ресивер отсутствует, что требует подключения к внешнему ресиверу для сглаживания пульсаций, однако такая схема дает гибкость в выборе объема накопителя под конкретные задачи СТО. Объем масла в системе - 13 литров, что снижает частоту замены и затраты на расходные материалы. Класс защиты IP23 допускает эксплуатацию в условиях повышенной запыленности, характерных для кузовных цехов. Комплектация и опции Базовая поставка включает:

Винтовой компрессорный агрегат в сборе с установленным частотным преобразователем и панелью управления PLC с цветным сенсорным экраном.

Масляный сепаратор и фильтр.

Комплект для подключения (штуцер 1/2", инструкция).

Для полноценной эксплуатации требуется докупить ресивер (рекомендуемый объем - от 500 до 1000 литров), осушитель сжатого воздуха (при необходимости работы с покраской), а также магистральный фильтр тонкой очистки. Опционально доступна установка системы автоматического слива конденсата. Ресурсные испытания (Надежность) Конструкция прошла цикл заводских испытаний на наработку в номинальном режиме. Производитель предоставляет гарантию 24 месяца без ограничения по моточасам, что подтверждает расчетный ресурс до первого капитального ремонта не менее 20 000 часов работы при соблюдении регламента обслуживания. Практика эксплуатации аналогичных моделей на СТО показывает, что при своевременной замене масла и фильтров каждые 2000 моточасов, блок Hanbell сохраняет заявленную производительность в течение всего срока службы.
