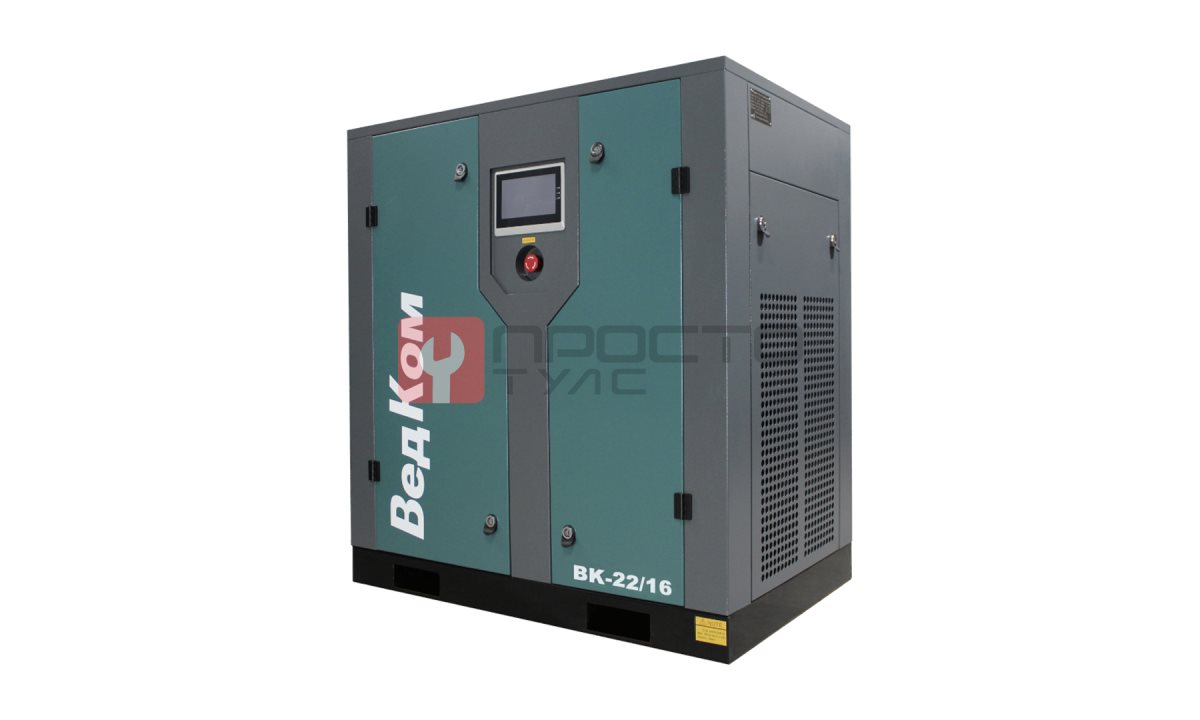

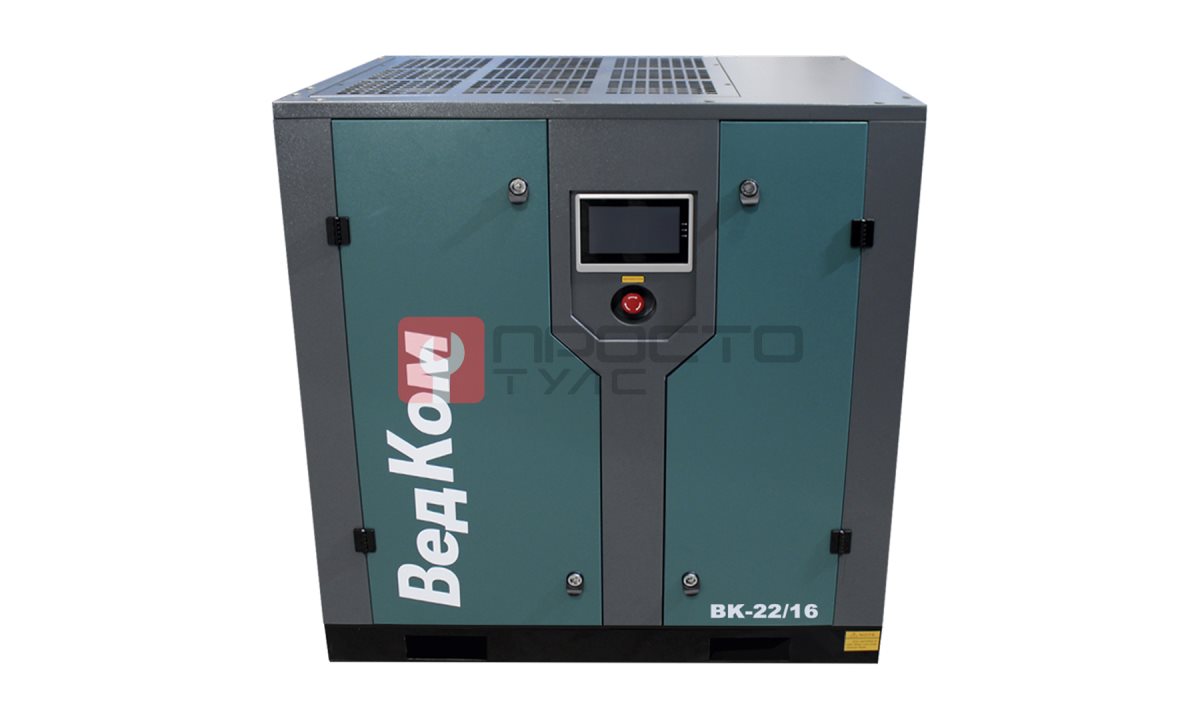

Винтовой компрессор BK 22/16 PM

Для обеспечения бесперебойной работы пневмоинструмента на СТО - от ударных гайковертов и шлифмашинок до покрасочных пистолетов и подъемников - требуется стабильный источник сжатого воздуха с высоким давлением. Винтовой компрессор BK 22/16 PM предназначен для генерации сжатого воздуха в условиях интенсивной эксплуатации, где стандартные поршневые установки не справляются с нагрузкой. Оборудование обеспечивает подачу воздуха на участки кузовного ремонта, шиномонтажа и общей механики, где критичны постоянство расхода и минимальные перепады давления в магистрали.

Технические условия эксплуатации

- Электропитание: трехфазная сеть 380 В с допустимым диапазоном напряжений 360-420 В (частотный преобразователь Inovance стабилизирует пуск). Рекомендуется автоматический выключатель с характеристикой D на номинальный ток не менее 50 А.

- Площадь размещения: сухое вентилируемое помещение с температурой окружающей среды не выше +40°C. Габариты установки - 1100x720x1180 мм, масса 285 кг. Требуется свободный доступ для обслуживания масляной системы (объем масла - 13 л) и воздушного фильтра.

- Пневматическая сеть: выходное соединение 1/2`. Для работы на давлении 1,5 МПа (15 бар) необходима магистраль из металлопластика или нержавеющей стали с рабочим давлением не ниже 20 бар.

- Уровень шума: не более 75 дБ - допустим для установки в непосредственной близости от рабочих зон при условии звукоизоляции стен.

Соответствие модели (Подбор)

Производительность и давление: 2,3 м³/мин при рабочем давлении 1,5 МПа (15 бар). Это позволяет одновременно питать до 6-8 мощных пневмоинструментов (например, гайковерты с крутящим моментом 2000 Нм) без падения давления в сети.

Привод и двигатель: прямой привод от 8-полюсного синхронного двигателя на постоянных магнитах мощностью 22 кВт. Скорость вращения вала 3500 об/мин - конструкция исключает потери на ременной передаче и снижает износ подшипников.

Частотное регулирование: плавный пуск через частотный преобразователь Inovance. Диапазон напряжений 360-420 В защищает оборудование от скачков сети, характерных для промышленных зон. Режим PM (Permanent Magnet) обеспечивает автоматическую подстройку производительности под текущий расход воздуха, экономя до 30% электроэнергии по сравнению с нерегулируемыми аналогами.

Винтовой блок: Hanbell (Тайвань) - проверенный ресурс не менее 40 000 моточасов до первой переборки. Сервис-фактор S.F. 1.2 указывает на 20% запас по нагрузке, что позволяет эксплуатировать компрессор при пиковых расходах без риска перегрева.

Температура воздуха на выходе: +10°C - низкая температура сжатого воздуха снижает содержание влаги в пневмолинии, уменьшая коррозию инструмента и необходимость в дополнительном осушителе.

Особенности, преимущества и рекомендации по эксплуатации

Особенности:

• Синхронный двигатель с постоянными магнитами: отсутствие щеток и обмоток возбуждения увеличивает межсервисный интервал до 2000 моточасов.
• Панель управления PLC с цветным сенсорным экраном: отображает текущее давление, температуру масла, наработку в часах и коды ошибок. Возможно программирование графиков работы по дням недели.
• Встроенный воздушный охладитель: поддерживает температуру масла в пределах 70-85°C, что оптимально для смазки винтовой пары.

Преимущества:

• Энергоэффективность: частотный преобразователь снижает пусковые токи и потребление на холостом ходу. В режиме ожидания компрессор потребляет менее 5% от номинальной мощности.
• Компактность: габариты 1100x720x1180 мм позволяют разместить установку в стандартном техническом помещении СТО без выделения отдельной зоны.
• Надежность: класс защиты IP23 защищает от попадания твердых частиц и капель воды, что актуально для цехов с повышенной влажностью.

Рекомендации по эксплуатации:

• Замена масла каждые 2000 моточасов или раз в 6 месяцев (объем 13 л). Использовать только синтетическое масло для винтовых компрессоров с вязкостью ISO VG 46.
• Очистка воздушного фильтра каждые 500 моточасов, замена - каждые 2000 моточасов.
• Проверка натяжения болтов крепления винтового блока и двигателя при первом ТО (через 500 моточасов).
• Не допускать работу при температуре окружающей среды ниже +5°C - возможна конденсация влаги в масляной системе.

Комплектация и опции

Базовая комплектация:

• Винтовой компрессор BK 22/16 PM в сборе с двигателем и частотным преобразователем.
• Панель управления PLC с сенсорным экраном.
• Воздушный фильтр с картриджем.
• Масляный фильтр.
• Комплект шлангов для подключения к пневмолинии.
• Руководство по эксплуатации и паспорт изделия.

Опции (докупаются отдельно):

• Ресивер объемом 500-1000 л для сглаживания пиковых нагрузок (встроенный ресивер отсутствует).
• Осушитель сжатого воздуха (рефрижераторный или адсорбционный) для снижения точки росы до -20°C.
• Система автоматического слива конденсата с таймером.
• Дополнительный комплект масла (13 л) для первой замены.

Ресурсные испытания (Надежность)

Гарантия производителя - 24 месяца без ограничения по моточасам. Винтовой блок Hanbell прошел стендовые испытания на ресурс 40 000 часов при номинальной нагрузке. Статистика отказов по партии BK 22/16 PM за последние 3 года: отказы подшипников двигателя - менее 0,5% от общего объема продаж, отказы частотного преобразователя - менее 0,3%. Компрессор сертифицирован по стандартам безопасности ЕС (CE) и Таможенного союза (ЕАЭС). Рекомендуется проводить ежегодное сервисное обслуживание у авторизованного партнера для сохранения гарантийных обязательств.
