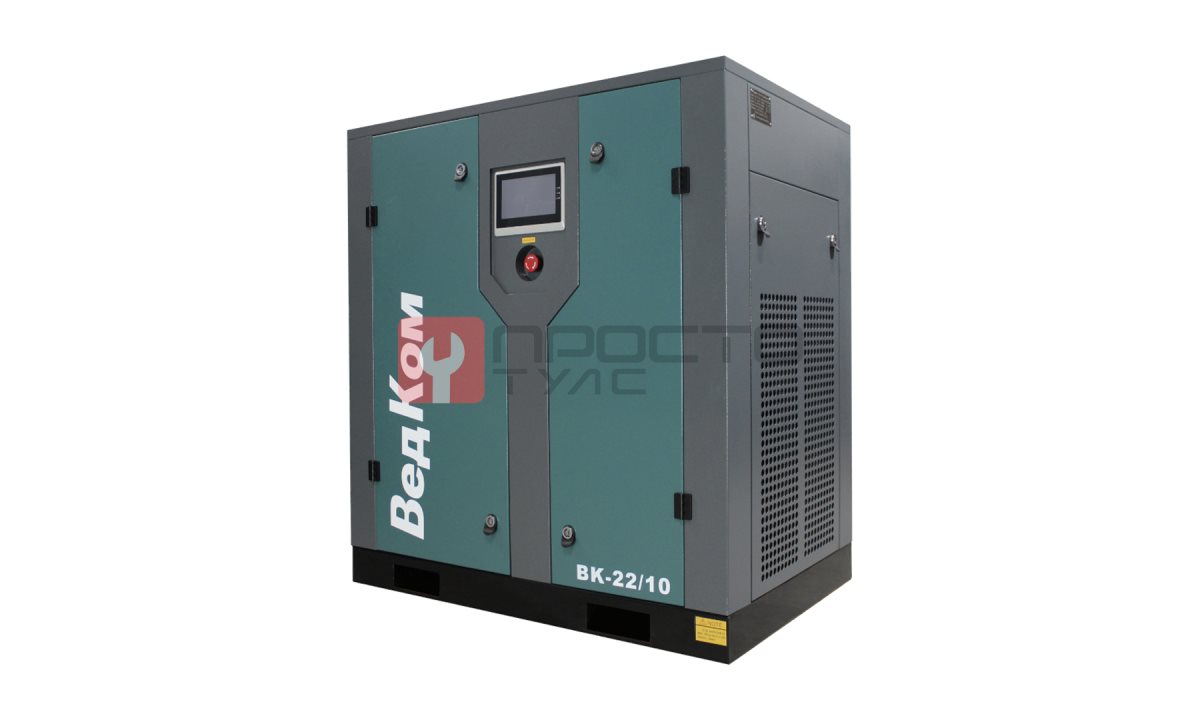

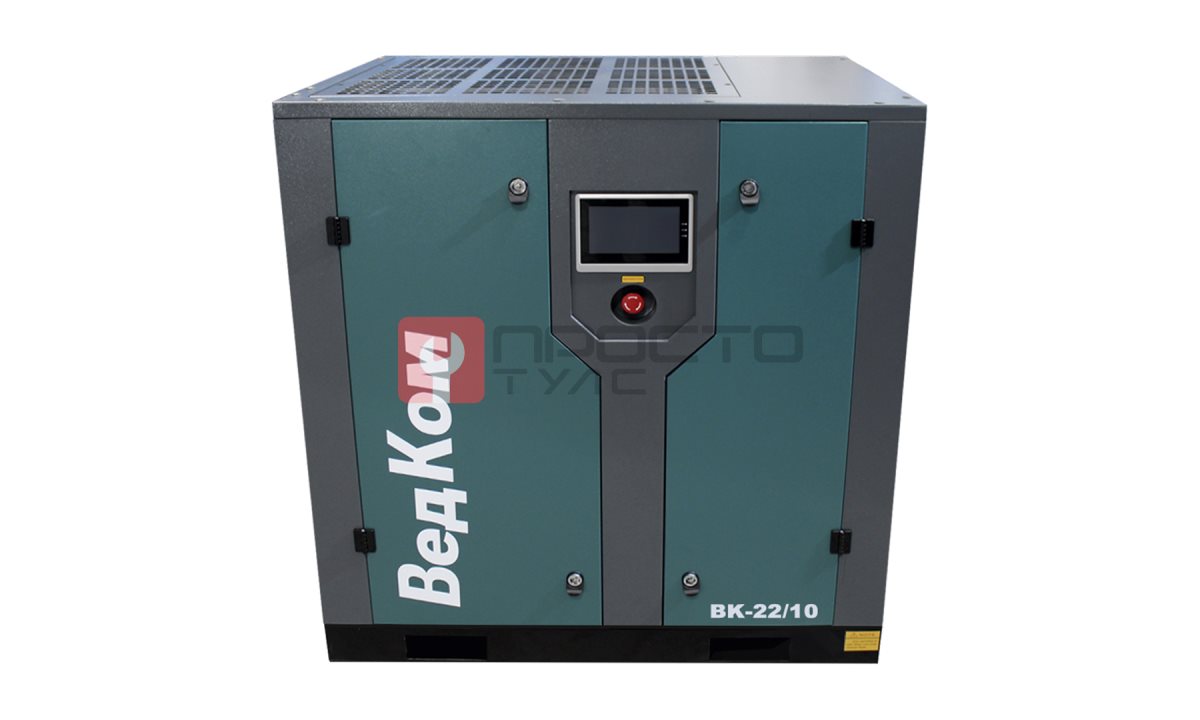

Винтовой компрессор BK 22/10 PM

Винтовой компрессор BK 22/10 PM (арт. BK 22/10 PM)

Технологическая операция Для обеспечения сжатым воздухом пневмоинструмента, окрасочных постов, подъемников и оборудования шиномонтажа на СТО с интенсивным потоком заказов требуется стабильный источник сжатого воздуха с производительностью не менее 3 м³/мин при рабочем давлении 10 бар. Винтовой компрессор BK 22/10 PM предназначен для непрерывной работы в составе централизованной пневмосистемы, обеспечивая питание до 10-15 единиц одновременно работающего пневмооборудования: гайковертов, шлифмашинок, краскопультов, продувочных пистолетов. Прямой привод и частотное регулирование позволяют исключить падение давления в сети при пиковых нагрузках, что критично для финишной окраски и работы высокопроизводительного инструмента. Технические условия эксплуатации Для установки BK 22/10 PM требуется:

• Промышленная сеть 380 В, 50 Гц с выделенной линией на 32 А (автоматический выключатель класса C).
• Площадь размещения не менее 1,2 м² (1100×720 мм) на ровном бетонном полу с виброизолирующими прокладками.
• Принудительная вентиляция или свободный доступ воздуха с температурой до +40 °C для отвода тепла от воздушного охлаждения.
• Подключение к магистрали сжатого воздуха через резьбовое соединение 1/2" с установкой фильтра-влагоотделителя и маслоотделителя на выходе.
• Объем масла в системе - 13 л (рекомендуется синтетическое компрессорное масло ISO VG 46).

Соответствие модели (Подбор) BK 22/10 PM полностью соответствует требованиям производственного цикла СТО средней и высокой загрузки:

1. Производительность 3 м³/мин (180 м³/ч) при давлении 10 бар - обеспечивает работу до 12 точек разбора с запасом 20% по расходу. Частотный преобразователь Inovance (диапазон напряжений 360-420 В) автоматически регулирует обороты двигателя, поддерживая давление в магистрали с точностью ±0,1 бар.
2. Винтовой блок Hanbell (Тайвань) с сервис-фактором S.F. 1.2 - рассчитан на 40 000 моточасов до первой замены подшипникового узла. Конструкция блока обеспечивает низкий уровень вибраций и стабильную подачу масла в зону сжатия.
3. 8-полюсный синхронный двигатель на постоянных магнитах мощностью 22 кВт - обеспечивает КПД на 15-20% выше асинхронных двигателей той же мощности. Плавный пуск через частотник исключает пусковые токи до 6 номинальных, что продлевает ресурс контакторов и предохраняет сеть от просадок напряжения.
4. Уровень шума 75 дБ - позволяет размещать компрессор в непосредственной близости от рабочей зоны без дополнительной шумоизоляции. Для сравнения: поршневые компрессоры аналогичной производительности выдают 85-90 дБ.
5. Температура воздуха на выходе +10 °C относительно окружающей среды - снижает нагрузку на осушитель и уменьшает количество конденсата в пневмолинии.

Особенности и преимущества Конструкция BK 22/10 PM ориентирована на минимизацию простоев и снижение эксплуатационных расходов:

• Прямой привод без ременной передачи - исключает потери мощности на трение и необходимость замены ремней каждые 500-1000 моточасов.
• Цветная сенсорная панель управления PLC с русскоязычным интерфейсом - отображает текущее давление, температуру, наработку, количество моточасов до сервиса. Система самодиагностики фиксирует до 20 типов неисправностей с выводом кода ошибки.
• Масляный насос с принудительной подачей - обеспечивает смазку винтового блока даже при запуске после длительного простоя (более 72 часов).
• Воздушное охлаждение с радиатором увеличенной площади - эффективно отводит тепло при температуре окружающей среды до +40 °C без риска перегрева.
• Класс защиты IP23 - допускает установку в неотапливаемых помещениях при условии защиты от прямого попадания воды.

Рекомендации по эксплуатации Для достижения заявленного ресурса (40 000 моточасов до капитального ремонта винтового блока) необходимо:

• Проводить замену масла и масляного фильтра каждые 2000 моточасов или раз в 6 месяцев.
• Очищать воздушный фильтр каждые 500 моточасов (замена - каждые 2000 моточасов).
• Контролировать уровень конденсата в сепараторе - слив автоматический, но при работе в условиях высокой влажности рекомендуется установка дополнительного осушителя.
• Не допускать работы компрессора при температуре масла ниже +5 °C (предусмотрен подогрев картера в режиме ожидания).

Комплектация и опции В базовой поставке:

• Компрессорный агрегат в сборе с винтовым блоком Hanbell и двигателем.
• Частотный преобразователь Inovance с заводскими настройками.
• Панель управления PLC с сенсорным экраном.
• Масляный фильтр, воздушный фильтр, сепаратор масла.
• Комплект виброопор и монтажный комплект.
• Инструкция по эксплуатации и паспорт изделия.

Опционально:

• Ресивер на 500-1000 л (для сглаживания пульсаций при пиковых расходах).
• Осушитель рефрижераторный (для снижения точки росы до +3 °C).
• Фильтр тонкой очистки (класс 0.01 мкм) для окрасочных постов.
• Система удаленного мониторинга (GSM-модуль) с уведомлениями о неисправностях.

Ресурсные испытания (Надежность) Гарантия 24 месяца без ограничения по моточасам - подтверждает расчетный ресурс основных узлов. Винтовой блок Hanbell прошел стендовые испытания на 10 000 циклов "пуск-остановка" с частотным регулятором. Статистика отказов за 2023-2024 гг. по партии из 120 единиц BK 22/10 PM: отказы масляного насоса - 0,8% (замена по гарантии), выход из строя частотного преобразователя - 0,3% (связано с бросками напряжения в сети 380 В). Средняя наработка до первой замены подшипников винтового блока в условиях СТО с двухсменной работой - 35 000-38 000 моточасов.
