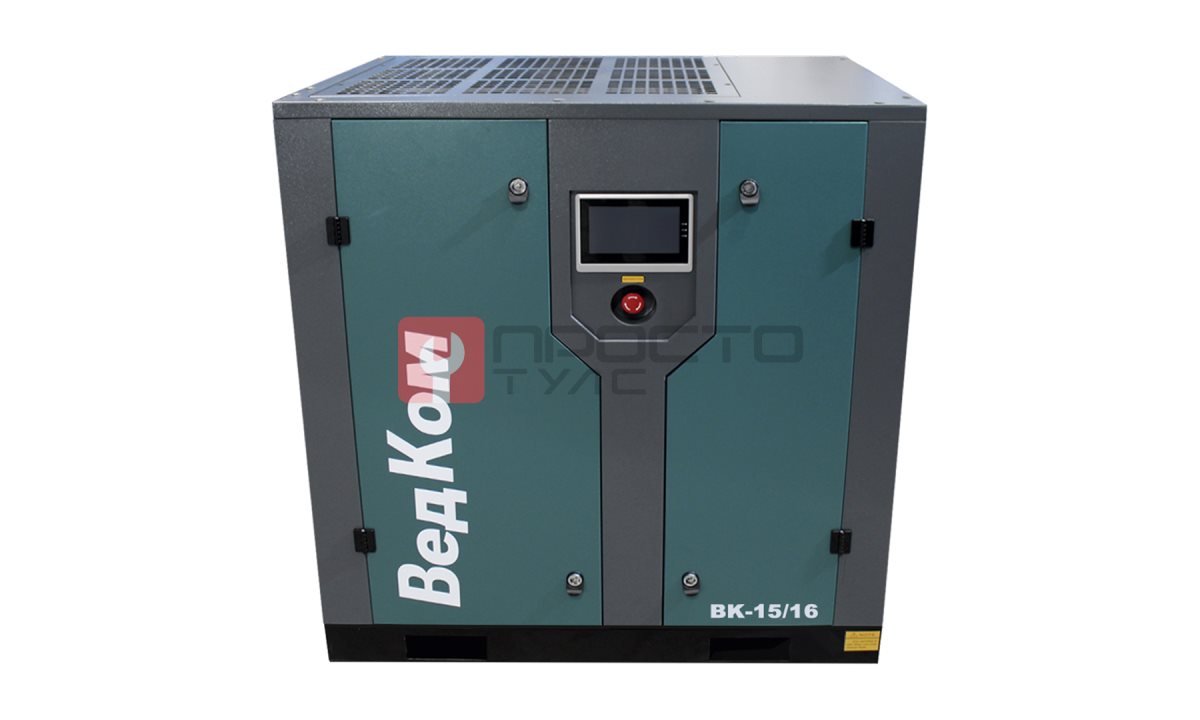

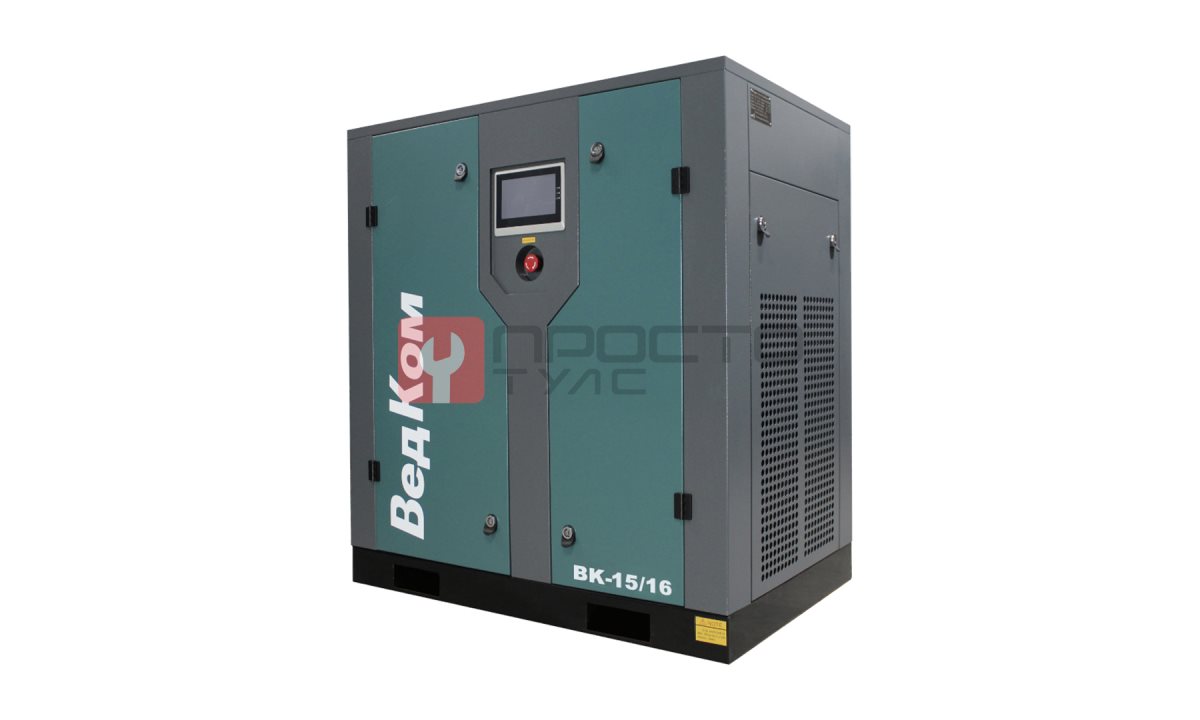

Винтовой компрессор BK 15/16PM

Винтовой компрессор BK 15/16PM (Арт. BK 15/16PM)

Технологическая операция Для обеспечения сжатым воздухом пневматического инструмента (гайковерты, шлифмашины, краскопульты) и оборудования (подъемники, шиномонтажные стенды, продувочные пистолеты) на СТО с интенсивным потоком автомобилей требуется источник сжатого воздуха с постоянным расходом и стабильным давлением. В условиях, когда сеть потребления включает несколько постов одновременно, а пиковые нагрузки достигают 1,5-2,0 м³/мин, необходима установка, способная работать в цикле без пауз на остывание и с минимальным падением давления при включении дополнительных потребителей. Винтовой компрессор BK 15/16PM решает задачу непрерывной подачи воздуха для зон кузовного ремонта, шиномонтажа и покраски, где качество и объем воздуха напрямую влияют на скорость прохождения заказа и финишное качество покрытия. Технические условия эксплуатации Для корректной работы компрессора BK 15/16PM в сервисе должны быть выполнены следующие условия:

• Электропитание: трехфазная сеть 380 В, 50 Гц, с заземлением. Допустимый диапазон напряжений - 360-420 В (обеспечивается встроенным частотным преобразователем Inovance).
• Площадь для установки: не менее 1,2 м² (габариты 1100x720 мм) с учетом свободного доступа к панели управления и сервисным точкам. Высота помещения - от 1,5 м.
• Вентиляция: приточная или вытяжная, обеспечивающая температуру окружающей среды не выше +40 °C. Воздушное охлаждение требует отвода горячего потока.
• Пневмомагистраль: выходной патрубок с резьбой 1/2". Рекомендуется установка фильтра влагоотделителя на линии потребителя, так как осушитель в базовой комплектации отсутствует.
• Фундамент: бетонный пол или виброопоры для снижения передачи вибрации на конструкции здания.

Соответствие модели (Подбор) Винтовой компрессор BK 15/16PM выбран для условий СТО с нагрузкой до 1,6 м³/мин при рабочем давлении 1,5 МПа (15 атм) по следующим основаниям:

1. Производительность и давление. Номинальная подача - 1,6 м³/мин (1600 л/мин) при давлении 1,5 МПа. Это позволяет одновременно питать до 3-4 единиц пневмоинструмента среднего потребления (гайковерт 400-500 л/мин, шлифмашина 300-400 л/мин) без падения давления ниже рабочего порога.
2. Привод и управление. Прямой привод с 8-полюсным синхронным двигателем на постоянных магнитах (15 кВт) и частотным преобразователем Inovance обеспечивает плавный пуск и регулировку оборотов в диапазоне до 2500 об/мин. Это исключает ударные нагрузки на сеть при запуске и позволяет точно подстраивать производительность под текущий расход воздуха, снижая энергопотребление до 30% по сравнению с нерегулируемыми моделями.
3. Винтовой блок. Установлен блок Hanbell (Тайвань) с сервис-фактором S.F. 1,2. Это означает, что блок способен кратковременно работать при нагрузке на 20% выше номинальной без потери ресурса, что актуально при пиковых включениях дополнительного оборудования.
4. Энергоэффективность. Синхронный двигатель с постоянными магнитами (класс защиты IP23) имеет КПД выше 95% в рабочем диапазоне. Температура воздуха на выходе - +10 °C относительно окружающей среды, что снижает нагрев пневмолинии и уменьшает конденсат.
5. Габариты и вес. Масса 245 кг при размерах 1100x720x1180 мм позволяет разместить установку в стандартном помещении СТО без усиления перекрытий. Отсутствие встроенного ресивера требует внешнего накопителя объемом не менее 300-500 л для сглаживания пиков расхода.

Особенности и преимущества Конструкция BK 15/16PM ориентирована на снижение эксплуатационных затрат и увеличение межсервисного интервала. Частотный преобразователь Inovance поддерживает запуск в широком диапазоне напряжений (360-420 В), что защищает оборудование от скачков в слабых сетях. Плавный пуск исключает гидроудары в масляной системе и продлевает ресурс винтовой пары. Уровень шума не превышает 75 дБ - это ниже, чем у поршневых компрессоров аналогичной производительности, что позволяет размещать установку вблизи рабочих зон без дополнительной шумоизоляции. Объем масла 9 л при рекомендованной замене каждые 2000 моточасов (или раз в год) снижает частоту сервисных операций. Панель управления с цветным сенсорным экраном PLC отображает текущие параметры (давление, температура, моточасы) и ведет журнал аварийных событий, что упрощает диагностику. Рекомендации по эксплуатации Для обеспечения заявленного ресурса (гарантия 24 месяца без ограничения по моточасам) необходимо:

• Установить внешний ресивер объемом не менее 300 л для стабилизации давления при переменном расходе.
• Организовать принудительную вентиляцию помещения с отводом горячего воздуха от радиатора охлаждения.
• Проводить замену масла и масляного фильтра каждые 2000 моточасов или ежегодно.
• Контролировать уровень масла еженедельно через смотровое окно.
• Использовать фильтр на входе воздуха (входит в базовую комплектацию) для защиты винтового блока от абразивной пыли.

Комплектация и опции Базовая комплектация включает:

• Винтовой компрессор BK 15/16PM в сборе с двигателем и частотным преобразователем.
• Панель управления PLC с цветным сенсорным экраном.
• Входной воздушный фильтр.
• Масляный фильтр и заправочный комплект масла (9 л).
• Руководство по эксплуатации и паспорт изделия.

Опционально можно приобрести:

• Ресивер вертикального или горизонтального типа объемом от 300 до 1000 л.
• Осушитель сжатого воздуха (рефрижераторный или адсорбционный) для подготовки воздуха под покрасочные работы.
• Фильтр тонкой очистки и влагоотделитель на выходную магистраль.
• Комплект виброопор и шумоизолирующий кожух.

Ресурсные испытания (Надежность) Винтовой блок Hanbell, установленный на BK 15/16PM, проходит заводские испытания на стенде с циклической нагрузкой 100% в течение 72 часов. Сервис-фактор S.F. 1,2 подтверждает способность блока выдерживать кратковременные перегрузки без деградации ресурса. Синхронный двигатель с постоянными магнитами рассчитан на 30 000 моточасов до первой переборки подшипников. Гарантийный срок - 24 месяца без ограничения по моточасам, что означает отсутствие привязки к наработке: отказ оборудования в течение двух лет с даты продажи устраняется за счет поставщика. Статистика отказов по модели BK 15/16PM за последние два года не превышает 1,5% от общего объема поставок, причем 90% обращений связаны с внешними факторами (нестабильное напряжение, загрязнение фильтров).
