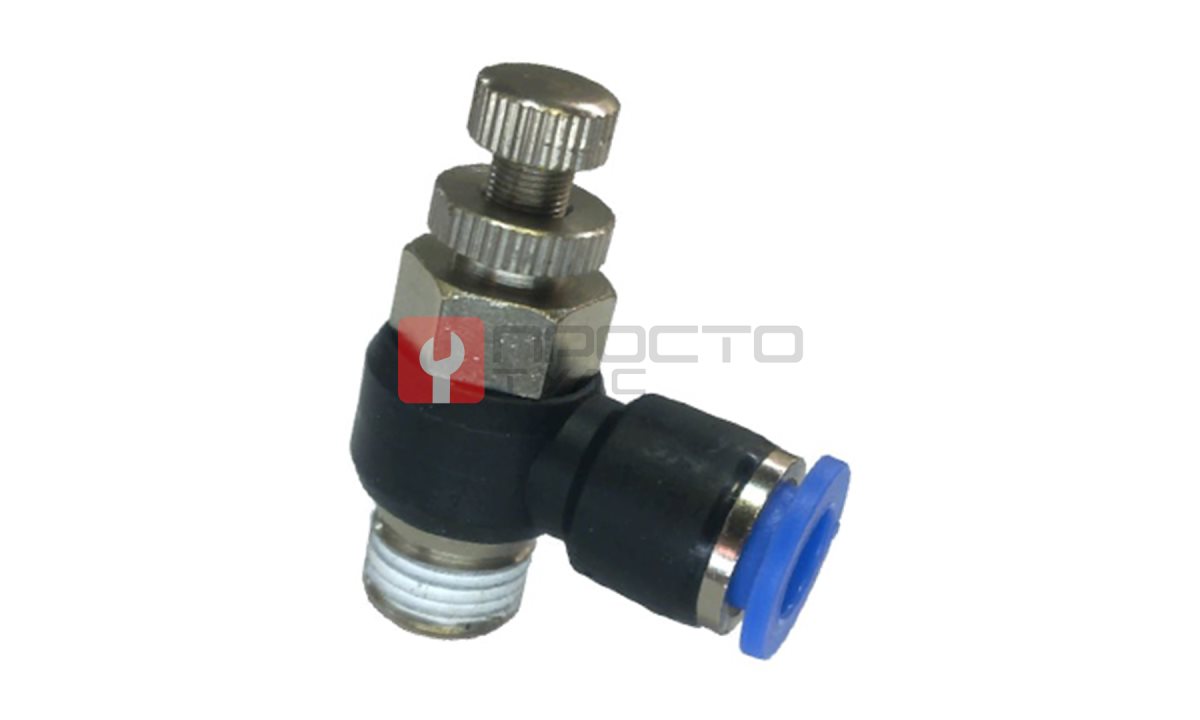

Фитинг быстросъёмный угловой поворотный с регулировкой SL 8-01 ("1/8")

Угловой пневмофитинг с игольчатым регулятором - компактный элемент для точного управления потоком сжатого воздуха и надёжного соединения пневматических линий в оборудовании автосервиса и промышленности. Конструкция объединяет два функциональных узла: быстросъёмное цанговое соединение (с синим фиксатором) для оперативного подключения пневмотрубки и резьбовой штуцер с игольчатым механизмом регулировки - он позволяет плавно изменять расход воздуха или полностью перекрывать магистраль. Угловая компоновка (90°) экономит пространство при монтаже в стеснённых зонах - например, в подстольных узлах шиномонтажных станков или внутри корпусов пневмосистем olnisa.ru +1.

Ключевые особенности и преимущества:

• Точная регулировка потока. Игольчатый механизм с рифлёной регулировочной гайкой обеспечивает плавную подстройку расхода воздуха - это критично для корректной работы пневмоцилиндров, дросселей и исполнительных механизмов, чувствительных к перепадам давления.
• Быстросъёмное цанговое соединение. Фиксация трубки за счёт цангового зажима и синего стопорного кольца позволяет многократно подключать/отключать линию без инструментов и потери герметичности; совместимы трубки из полиуретана, нейлона и полиэтилена стандартных диаметров (6-10 мм).
• Надёжное резьбовое крепление. Наружная резьба на металлическом штуцере обеспечивает жёсткую стыковку с распределительными коллекторами, фильтрами, регуляторами давления и другими элементами пневмосистемы; уплотнительные кольца в конструкции исключают утечки даже при вибрациях.
• Прочные материалы. Корпус из износостойкого технополимера устойчив к маслам, конденсату и перепадам температур; металлические элементы (резьба, гайка, цанга) выполнены из никелированной латуни или коррозионностойкой стали - это продлевает срок службы в условиях повышенной влажности и запылённости olnisa.ru +1.

Область применения:

• подключение и регулировка подачи воздуха к пневмоцилиндрам (в том числе подстольным) в шиномонтажных и подъёмных установках;
• организация ответвлений и дроссельных контуров в пневматических линиях станков и сборочных линий;
• точная настройка скорости срабатывания пневмоприводов, зажимов, толкателей и поворотных механизмов;
• модернизация и ремонт пневмосистем оборудования Nordberg, KraftWell, Trommelberg, Sivik и аналогов olnisa.ru +1.

Рекомендации по установке:

перед монтажом очистите резьбовые поверхности и проверьте целостность уплотнительных колец. При подключении трубки до упора вставьте её в цанговый разъём до щелчка стопорного кольца - это гарантирует герметичность стыка. Регулировку потока выполняйте плавным вращением рифлёной гайки: не прикладывайте избыточное усилие, чтобы не повредить игольчатый механизм. После сборки обязательно проведите опрессовку системы для проверки герметичности соединений. Для точного подбора фитинга под вашу пневмосистему укажите параметры линии: диаметр трубки, тип и размер резьбы, рабочее давление и требуемый диапазон регулировки расхода воздуха

Завод-изготовитель может вносить улучшения в модель без отражения этих правок в документации. Внешний вид и технические данные товара, поставляемого в реальности, могут не полностью соответствовать изображениям и тексту на сайте.
