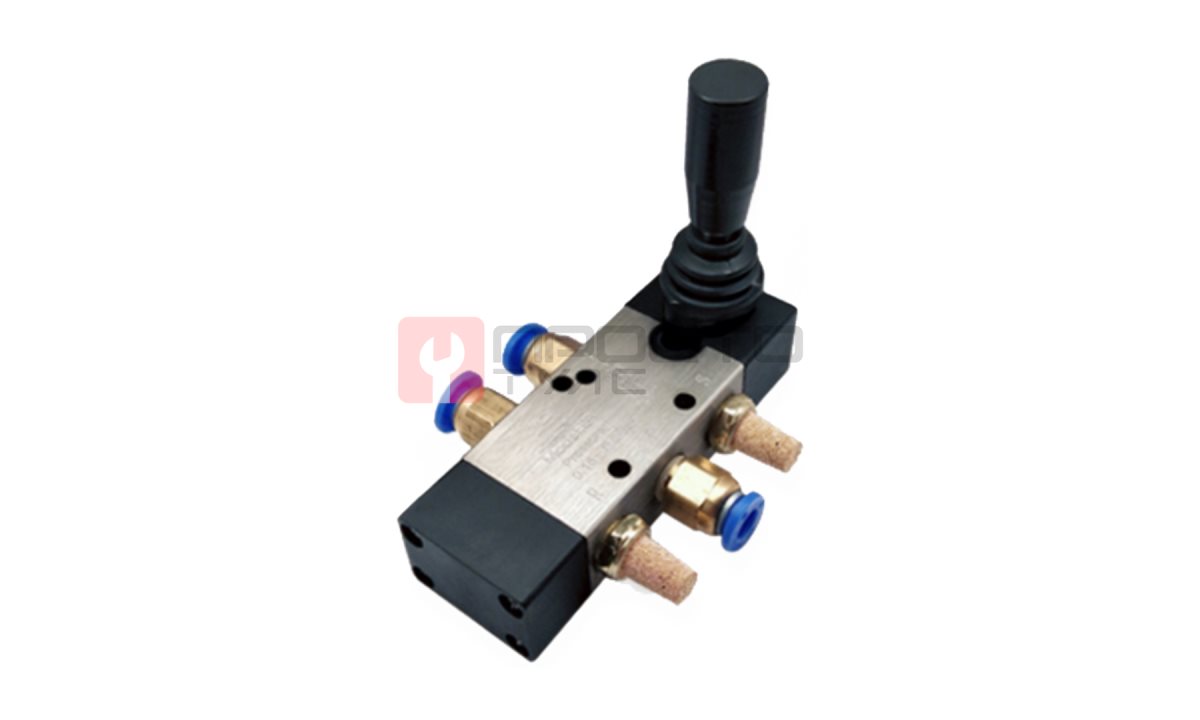

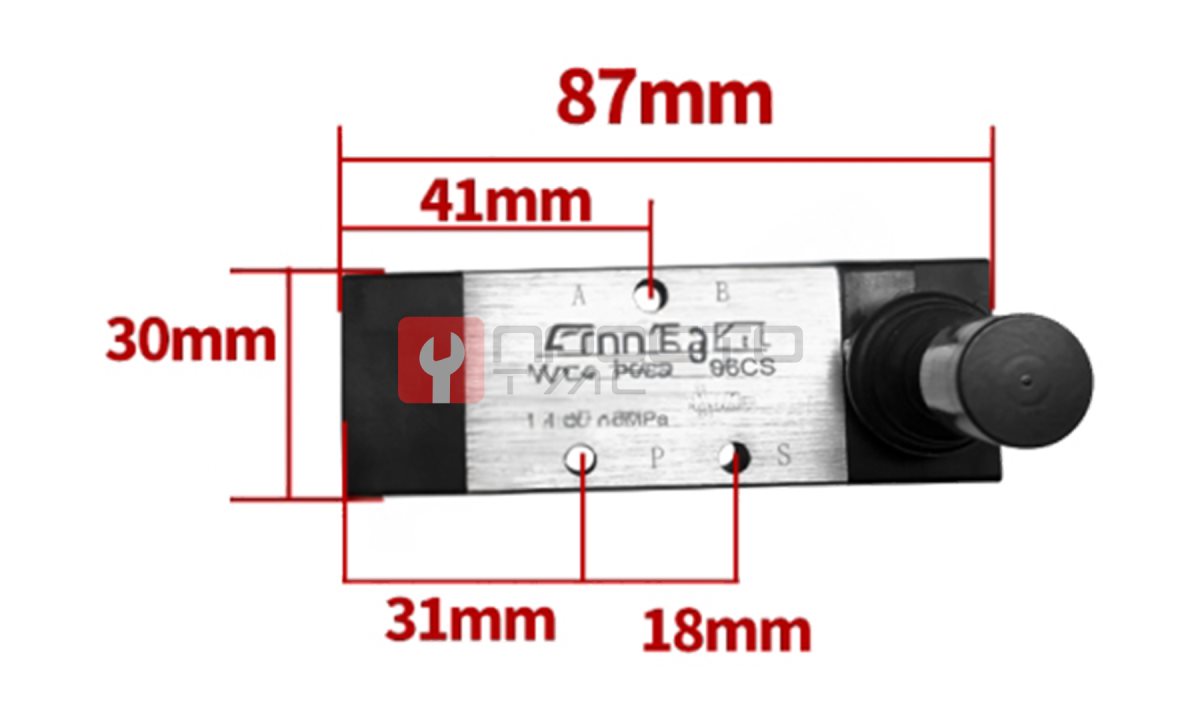

Пневматический джойстик ETN230-06CS

Пневматический джойстик ETN230-06CS предназначен для управления третьей рукой. Данный блок описывает схему и принцип работы пневмораспределителя модели ETN230C-06.

Техническое описание распределителя

На корпусе изображена 5/3-ходовая схема пневмораспределителя с центральной закрытой позицией. Расшифровка обозначений портов:

• P - вход (подача сжатого воздуха)
• A и B - рабочие выходы на цилиндр (одна сторона - выдвижение, вторая - втягивание)
• R и S - выходы в атмосферу (слив воздуха)

Режимы работы

Центральное положение (нейтральное)

• Все каналы P, A, B перекрыты.
• Это означает, что пневмоцилиндр останавливается в текущем положении (воздух не подаётся и давление не сбрасывается).
• Режим используется для предотвращения непреднамеренного движения.

Положение влево (джойстик влево)

• Открывается соединение P → A.
• Соединение B → S (слив в атмосферу).
• Воздух поступает в порт A, толкает шток цилиндра наружу.

Положение вправо (джойстик вправо)

• Открывается соединение P → B.
• Соединение A → R (слив в атмосферу).
• Воздух подаётся в порт B, и шток втягивается обратно.

Схема переключения режимов:

Режимы работы последовательно описываются как: [Центр. положение] → [Влево (вперёд)] → [Вправо (назад)].

(Визуальная схема показывает, что в центральном положении происходит перекрытие всех каналов P, A, B; при движении влево активируется P→A и B→S; при движении вправо активируется P→B и A→R.)

Назначение и применение

Этот тип распределителя чаще всего используется для:

• Управления двухсторонними пневмоцилиндрами.
• Стабильной остановки в промежуточных положениях.
• Обеспечения безопасности при отключении питания или сбоях.

Рекомендации по подключению и эксплуатации

Перед установкой убедитесь, что рабочее давление соответствует диапазону 0,15-0,8 МПа.

• Используйте фильтрованный и смазанный сжатый воздух для продления срока службы.
• Устанавливайте распределитель в удобном для оператора месте, чтобы рукоятка свободно перемещалась в обе стороны.
• При монтаже строго соблюдайте маркировку портов (P, A, B, R, S).
