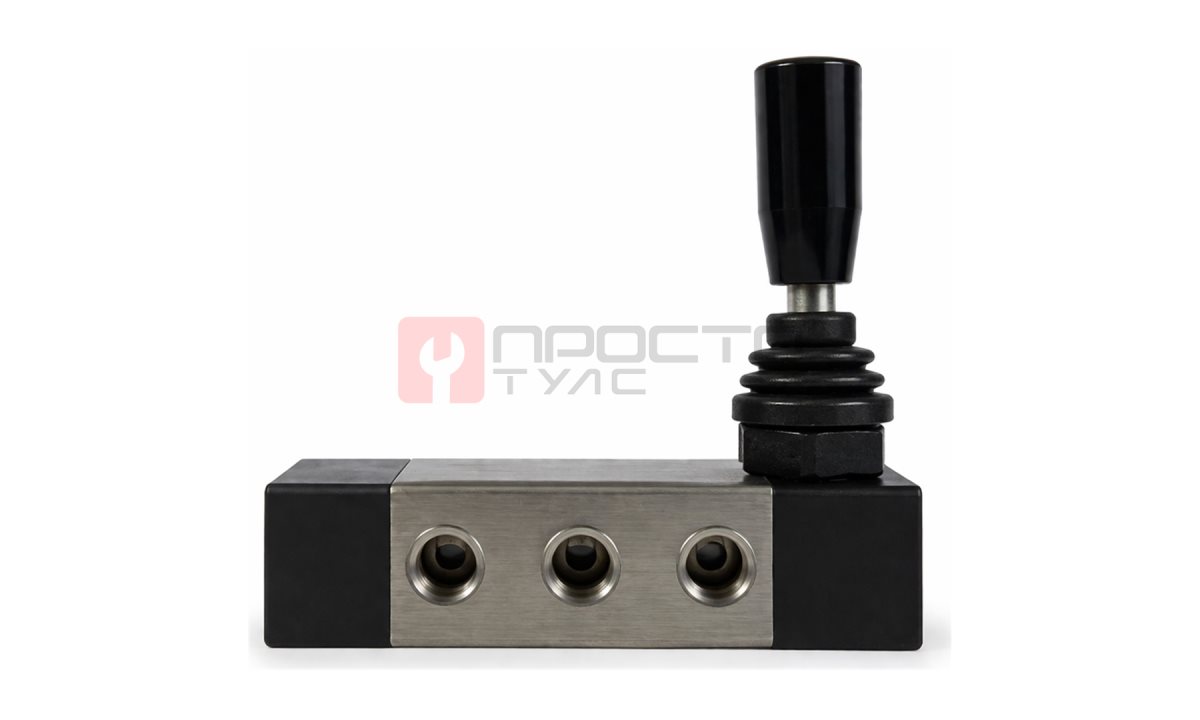

Пневматический джойстик ETN230-06CS с фитингами

Пневматический джойстик ETN230-06CS для управления третьей рукой. Схема и принцип работы ETN230C-06.

Описание схемы пневмораспределителя

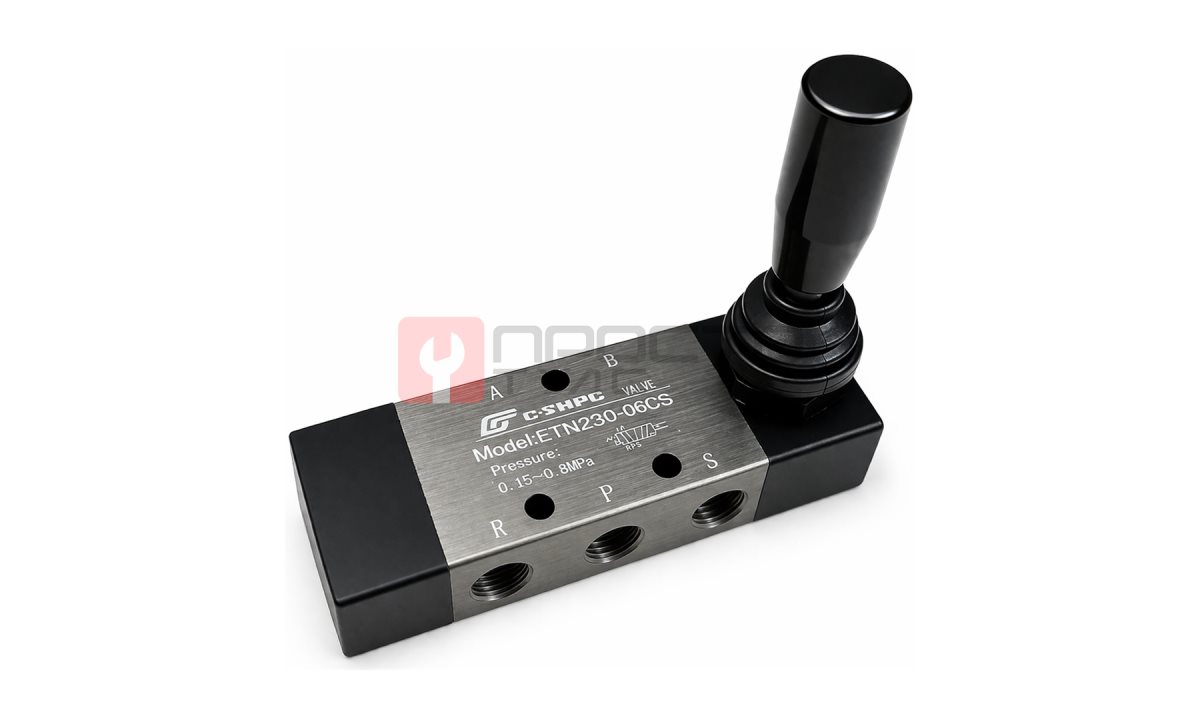

На корпусе изображена 5/3-ходовая схема пневмораспределителя с центральной закрытой позицией. Вот как её расшифровать:

Обозначения портов

• P - вход (подача сжатого воздуха)
• A и B - рабочие выходы на цилиндр (одна сторона - выдвижение, вторая - втягивание)
• R и S - выходы в атмосферу (слив воздуха)

Центральное положение (нейтральное)

В этом режиме все каналы P, A, B перекрыты. Это означает, что пневмоцилиндр останавливается в текущем положении (воздух не подаётся и давление не сбрасывается). Данный режим используется для предотвращения непреднамеренного движения.

Положение влево (джойстик влево)

• Открывается соединение P → A
• Соединение B → S (слив в атмосферу)

Воздух поступает в порт A, толкает шток цилиндра наружу.

Положение вправо (джойстик вправо)

• Открывается соединение P → B
• Соединение A → R (слив в атмосферу)

Воздух подаётся в порт B, и шток втягивается обратно.

Схематическое представление режимов

Режимы работы: [Центр. положение] | [Влево (вперёд)] | [Вправо (назад)]

A B A B / | / | X <====> P <====> P / R | S / R S (выход) (выход)

Применение

Этот тип распределителя чаще всего используется для:

• Управления двухсторонними пневмоцилиндрами
• Стабильной остановки в промежуточных положениях
• Обеспечения безопасности при отключении питания или сбоях

Рекомендации по эксплуатации

Перед установкой убедитесь, что рабочее давление соответствует диапазону 0,15-0,8 МПа.

• Используйте фильтрованный и смазанный сжатый воздух для продления срока службы.
• Устанавливайте распределитель в удобном для оператора месте, чтобы рукоятка свободно перемещалась в обе стороны.
• При монтаже строго соблюдайте маркировку портов (P, A, B, R, S).
