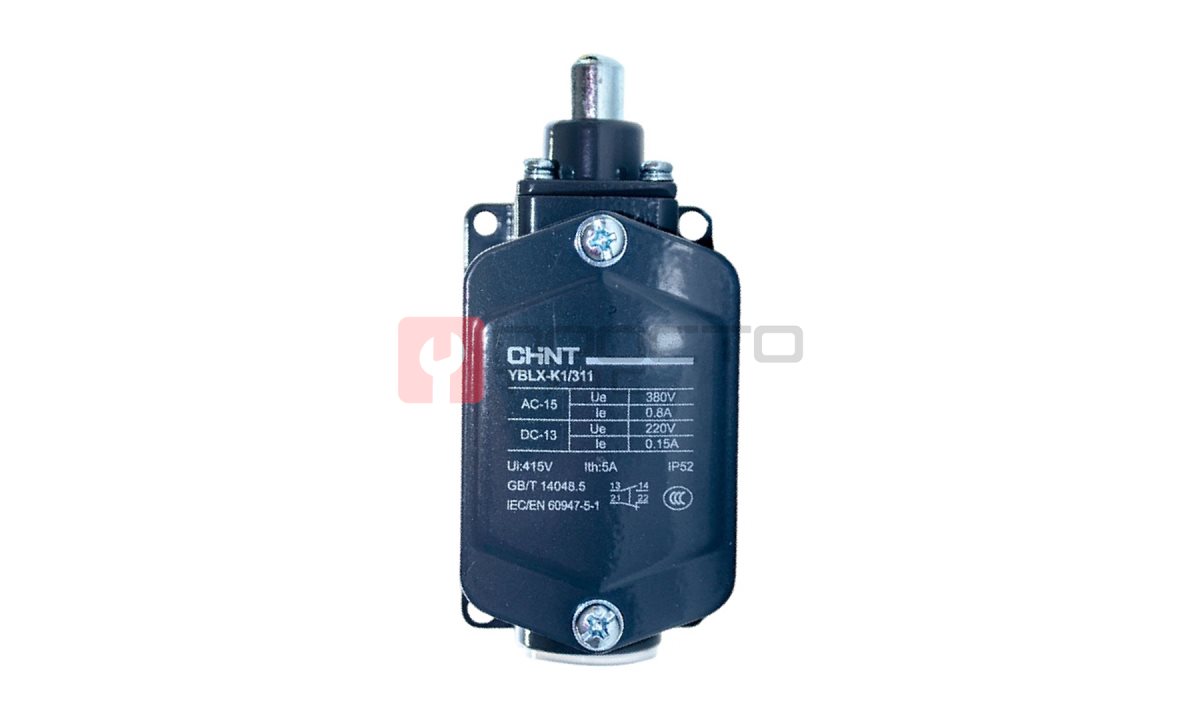

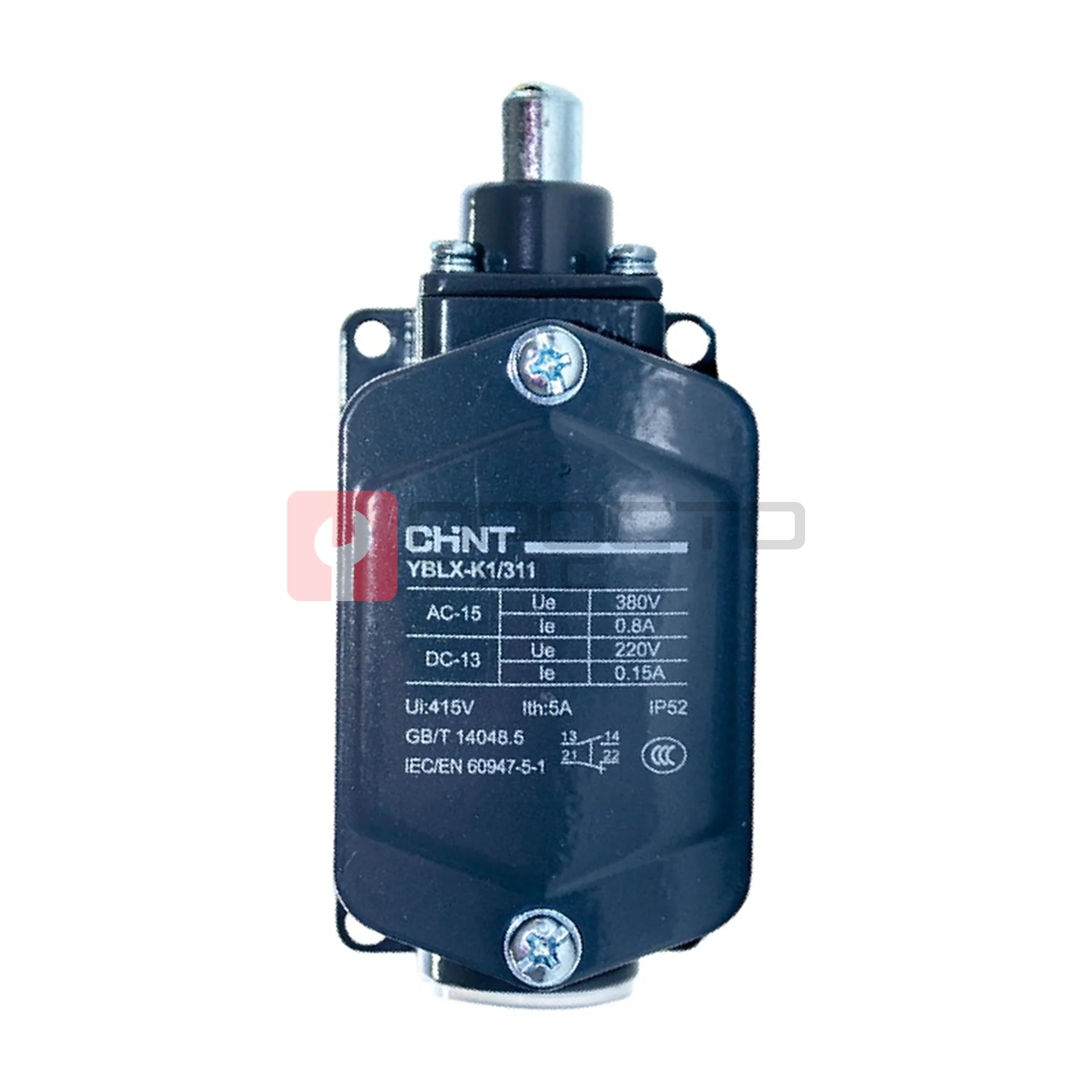

Выключатель концевой CHINT YBLX-K1/311 (плунжерный шток)

Выключатель путевой (концевой) CHINT YBLX-K1/311 - это компактная электротехническая запчасть, широко применяемая в системах автоматизации и безопасности грузоподъемного оборудования. В автомобильных подъемниках (двухстоечных, четырехстоечных, ножничных), строительных люльках, тельферах и кран-балках данный концевик выполняет функцию датчика ограничения хода каретки. Он обеспечивает экстренную остановку электродвигателя гидростанции при достижении платформой верхнего или нижнего крайнего положения, предотвращая механические повреждения подъемника.
Конструктивные особенности и параметры привода
Модификация оснащена приводным механизмом прямого действия (плунжерный шток) , который срабатывает при непосредственном линейном нажатии упорного элемента каретки. Устройство имеет контакты мгновенного действия с механизмом самовозврата. Встроенная контактная группа имеет схему 1НО + 1НЗ (один нормально открытый и один нормально закрытый контакт) с номинальным рабочим током 5 А . Концевик рассчитан на коммутацию сигнальных и силовых цепей управления напряжением до 380 В переменного тока и до 220 В постоянного тока.
Прочность и монтаж
Корпус выключателя выполнен из ударопрочного, негорючего термопластика и обладает степенью защиты IP52 , изолируя внутренние элементы от производственной пыли и случайных брызг. Изделие отличается высокой коммутационной износостойкостью и стабильностью параметров при интенсивной эксплуатации в условиях автосервиса или ремонтного цеха. Монтаж на станину или кронштейн подъемника осуществляется через два сквозных технологических отверстия в корпусе. Продукция полностью сертифицирована по международным стандартам и регламентам Таможенного союза ( EAC ).
Сфера применения и совместимость
Концевой выключатель YBLX-K1/311 является универсальным компонентом и поставляется в качестве оригинальной детали или совместимого дубликата для ремонта электрощитов подъемного оборудования ведущих брендов (Nordberg, Launch, Peak, AE&T, WiederKraft, Сорокин, Сивик и др.). Также деталь применяется на токарных, фрезерных станках и конвейерных линиях для контроля позиционирования рабочих органов.
